Impianti e sistemi per aria compressa Teseo
PERCHÉ ACQUISTARE UNA TUBAZIONE MODULARE TESEO?
La scelta di una moderna tubazione modulare TESEO permette di eliminare i costi nascosti tipici della gestione di un sistema di distribuzione dell’aria compressa. Alcuni sono elencati qui in basso. Tali costi sono costantemente in crescita durante l’intera vita utile dell’impianto di distribuzione.
I tipici costi nascosti eliminati o ridotti da una tubazione in alluminio TESEO sono:
- Costi delle perdite di aria. Il sistema brevettato di bloccaggio e tenuta dei nostri sistemi di tubazioni eliminano un problema enorme, garantendo il risparmio di molta energia normalmente sprecata.
- Costi di trattamento dell’aria, manutenzione e riparazione di macchine e utensili: l’alluminio non arrugginisce e non è soggetto alla corrosione, così all’interno di una tubazione TESEO l’aria è pulita come appena trattata all’origine.
A garanzia della maggiore durata di tutti i dispositivi ad essa collegati.
- Costi di fermo-macchina e manodopera per ogni modifica: un sistema di distribuzione TESEO è facile da modificare ed estendere, come un collettore di energia all’interno della fabbrica. Aggiungere una nuova macchina o un nuovo punto di utilizzo richiede pochi minuti per essere operativi.
- Costi dovuti a portate modeste ed elevate cadute di pressione: i profili estrusi ad alta precisione di TESEO hanno una superficie interna liscia. L’attrito dell’aria che scorre attraverso la tubazione è notevolmente inferiore rispetto ad una tubazione tradizionale in ferro nero o zincato. Questa proprietà si può facilmente tradurre in una caduta di pressione inferiore e maggiore portata a parità di consumo di elettricità.
HBS è un sistema modulare in barra cava di alluminio estruso, che permette la posa di linee di aria compressa o di altri fluidi, in modo veloce, sicuro, funzionale.
I principali vantaggi sono:
• Rapidità di installazione
• Possibili à di aggiungere uscite
• Facilità di modifiche o ampliamento
• Pulizia delle superfici interne ed esterne
• Modularità dei vari componenti
AP TUBAZIONE MODULARE
Questo prodotto brevettato dalla TESEO è il frutto di anni di ricerche ed esperienze matura te nell'installazione, in tutto il mondo, di migliaia di impianti di distribuzione realizzati con tubazioni
in profili di alluminio. AP è particolarmente adatto arealizzare linee di distribuzione di aria compressa ed altri fiuidi, oppure posare colonne di discesa dalla linea principale.
I vantaggi di AP rispetto ad altri sistemi sono:
• Montaggio facile eintuitivo, non richiede speciali attrezzi, non è faticoso ed assicura una buona riuscita anche apersone non esperte.
• Profilo rinnovato e semplificato, è simmetrico quindi utilizzabile su tutti i lati, si riesce a tagliare e curvare facilmente.
• Accessori numerosi, composti da semplici elementi modulari e compatibili sia con l'attuale HBS, sia con tubazioni "GAS" BSP o NPT.
• Costo molto interessante, grazie al breve tempo di montaggio che lo rende in assoluto più conveniente di un sistema tradizionale.
AM è un rivoluzionario collettore per la distribuzione di aria compressa e altri fluidi in pressione (acqua potabile, olio, gas inerti e vuoto &.).
L'impiego ideale di AM è su macchine automatiche per alimentare i vari servomeccanismi oppure su presse per stampaggio ad iniezione o pressofusione, per raffreddare gli stampi.
AM si assembla utilizzando le barre ed i componenti del sistema HBS della Teseo. Il disegno seguente mostra un esempio di un collettore assemblato e la relativa lista delle parti.
Il sistema Teseo ATS, Air Track Supply alimentazione con carrello scorrevole, permette di disporre facilmente lungo tutta la corsa del carrello, di fonti di energia fluida ed elettrica.
Questo sistema è composto da una rotaia componibile, da fissare mediante staffe alle pareti o alle strutture esistenti. Internamente allo speciale profilo
della rotaia, si svolgono i tubi o i cavi che portano l'aria o la corrente fino al carrello. Sulla rotaia scorre libero un carrello, sul quale vi sono le varie uscite per utilizzi.
I vantaggi di questo sistema sono:
• disporre in qualsiasi punto lungo la corsa del carrello di uscite di aria
o di prese elettriche;
• poter sostenere il peso degli utensili portatili;
• ridurre il rischio di infortuni causato da tubi volanti o appoggiati a terra.
Il carrello scorrevole su barra cava, è un carrello munito di sei rotelle a sfere che scorre su barra HBS 50.
La barra cava funge sia da rotaia, sia da condotto di aria compressa. Questo carrello è adatto ove sia necessario avere grandi portate d'aria e appendere grossi pesi (Max 40 kg), Un impiego tipico è su linee di montaggio di automobili.
TESEO SAB - SUPPORTO A BRACCIO GIREVOLE
Il braccio girevole per alimentazione di aria compressa, permette di sorreggere ed alimentare gli utensili pneumatici su un campo di azione a superficie semicircolare.
Esso è costituito da una barra orizzontale fissata ad un perno cavo girevole su cuscinetti autolubrificanti, munito di guarnizioni per la tenuta dell'aria compressa.
Questo perno è sostenuto da due supporti fissati al muro mediante tasselli, oppure, nella versione da banco, è fissato al banco stesso mediante una colonnetta.
Abbinando un braccio S.A.B. con un A.T.S. è possibile combinare il movimento rotatorio con quello traslatorio.
Ciò permette di coprire delle superfici di lavoro molto ampie.

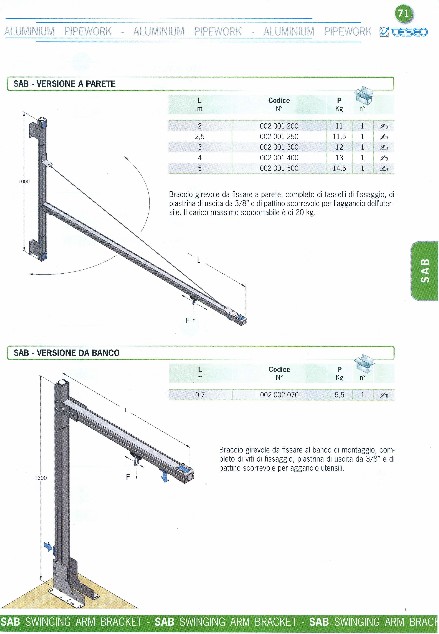

SAB -VERSIONE A PARETE
Braccio girevole da fissare a parete, completo di tasselli di fissaggio, di piastrina di uscita da 3/8" e di pattino scorrevole per l'aggancio dell'utensile.
Il carico massimo sopportabile è di 20 kg.
SAB - VERSIONE DA BANCO
Braccio girevole da fissare al banco di montaggio, completo
di viti di fissaggio, piastrina di uscita da 3/8" e di pattino scorrevole per aggancio utensili.

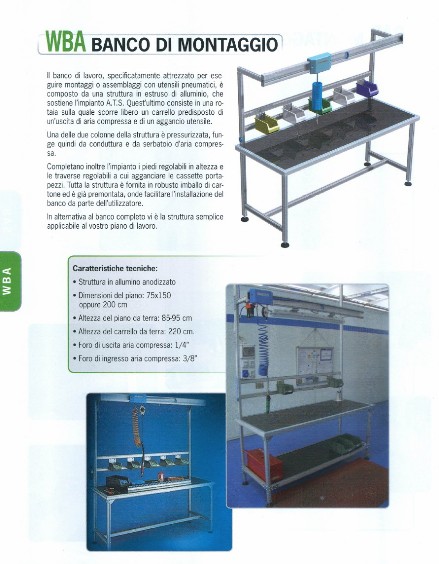

Teseo Wba banco di montaggio.
Il banco di lavoro, specificatamente attrezzato per eseguire montaggi
o assemblaggi con utensili pneumatici, è composto da una struttura
in estruso di alluminio, che sostiene l'impianto A.T.S.
Quest'ultimo consiste in una rotaia sulla quale scorre libero un carrello predisposto di un'uscita di aria compressa e di un aggancio utensile. Una delle due colonne della struttura è pressurizzata, funge quindi da conduttura e da serbatoio d'aria compressa.
