Un design ergonomico per un maggior comfort di lavoro

Forma ergonomica per una presa naturale, sicura, comoda ed intuitiva.

Corpo in materiale composito: questo materiale consente una tenuta salda del raccordo e protegge dalla sensazione di freddo. Antigraffi o.

Raccordo compatto e leggero: assicura all'utilizzatore il massimo comfort in caso di uso continuato. Consente di eseguire un lavoro preciso e migliora il rendimento sulle postazioni di lavoro.

Robustezza

Resistenza all'abrasione, alle vibrazioni, alla corrosione, agli urti e allo schiacciamento: corpo in materiale composito caricato in grado di resistere alle forti sollecitazioni che caratterizzano la produzione.

Compatibilita internazionale

Compatible con tutti i profi li standardizzati o non standardizzati (ISO 6150 B, ISO 6150 C,

European, British, ARO 210, Trufl ate), la gamma prevoS1 si adatta alla maggior parte degli standard.

Il codice colore del pulsante permette di identifi care immediatamente i profi li internazionali: riduzione degli errori di connessione che possono generare incidenti o danneggiamenti.

Norme di costruzione

I raccordi prevoS1 rispondono:

• alla direttiva europea

• alle esigenze di sicurezza della norma ISO 4414

• alla direttiva europea RoHS

• classifi cazione ATEX: 1 & 2 (gas) e 21 & 22 (polvere)

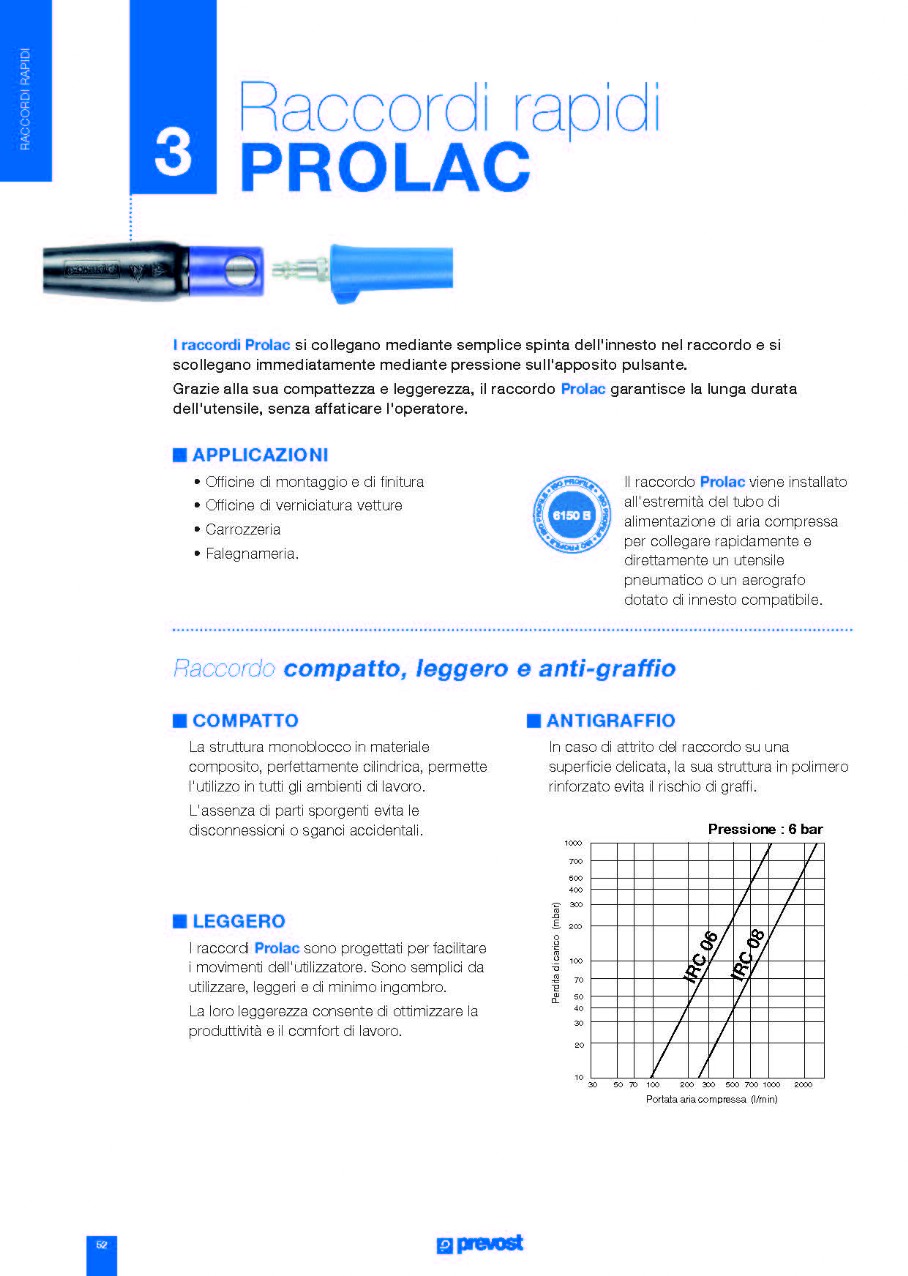

I raccordi Prolac si collegano mediante semplice spinta dell'innesto nel raccordo e si scollegano immediatamente mediante pressione sull'apposito pulsante.

Grazie alla sua compattezza e leggerezza, il raccordo Prolac garantisce la lunga durata dell'utensile, senza affaticare l'operatore.

• Officine di montaggio e di finitura

• Officine di verniciatura vetture

• Carrozzeria

• Falegnameria.

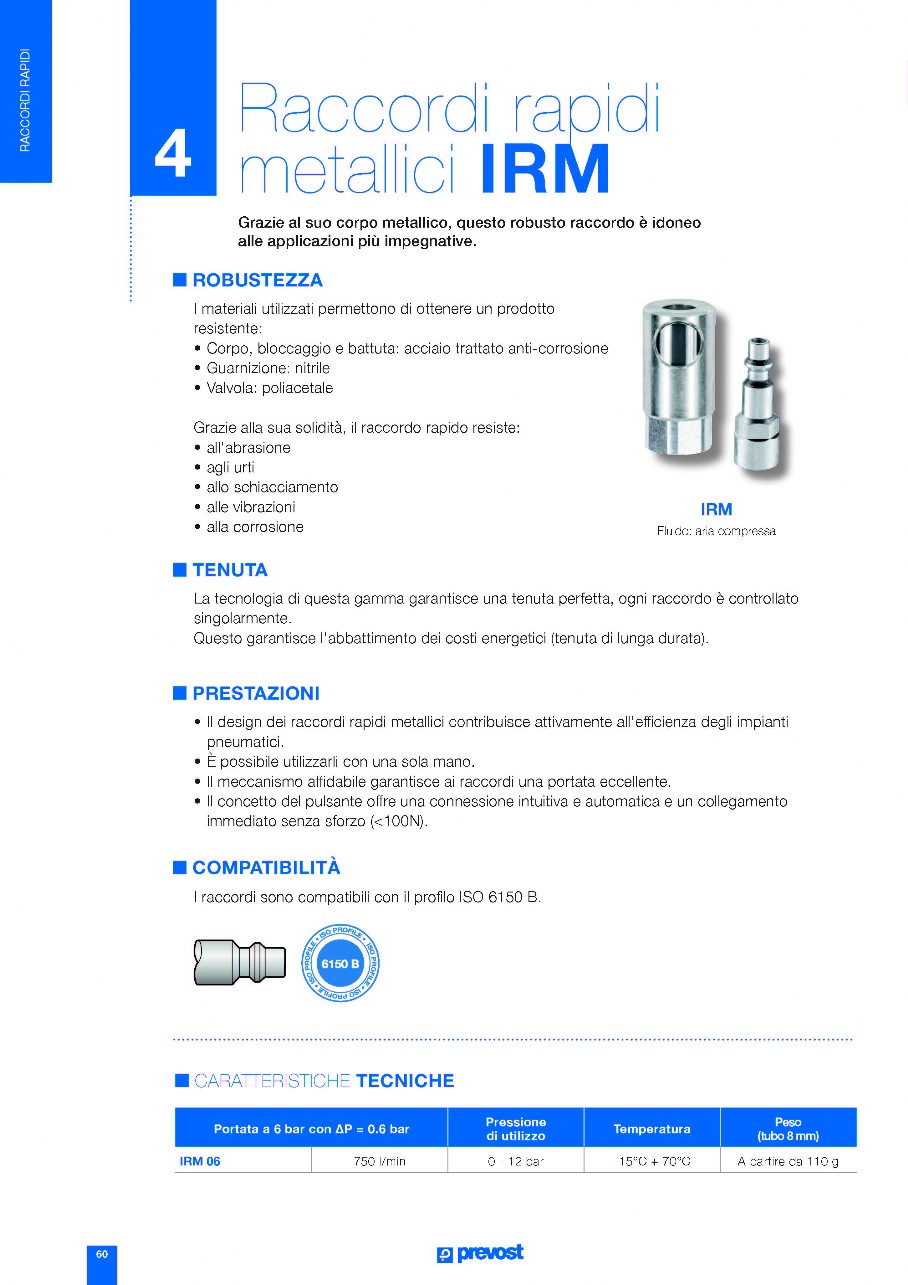

Raccordi rapidi Prevost metallici IRM

ROBUSTEZZA

Grazie al suo corpo metallico, questo robusto raccordo è idoneo alle applicazioni più impegnative.

I materiali utilizzati permettono di ottenere un prodotto resistente:

• Corpo, bloccaggio e battuta: acciaio trattato anti-corrosione

• Guarnizione: nitrile

• Valvola: poliacetale

Grazie alla sua solidità, il raccordo rapido resiste:

• all'abrasione

• agli urti

• allo schiacciamento

• alle vibrazioni

• alla corrosione

TENUTA

La tecnologia di questa gamma garantisce una tenuta perfetta, ogni raccordo è controllato singolarmente.

Questo garantisce l'abbattimento dei costi energetici (tenuta di lunga durata).

PRESTAZIONI

• Il design dei raccordi rapidi metallici contribuisce attivamente all'effi cienza degli impianti pneumatici.

• È possibile utilizzarli con una sola mano.

• Il meccanismo affi dabile garantisce ai raccordi una portata eccellente.

• Il concetto del pulsante off re una connessione intuitiva e automatica e un collegamento immediato senza sforzo (<100N).

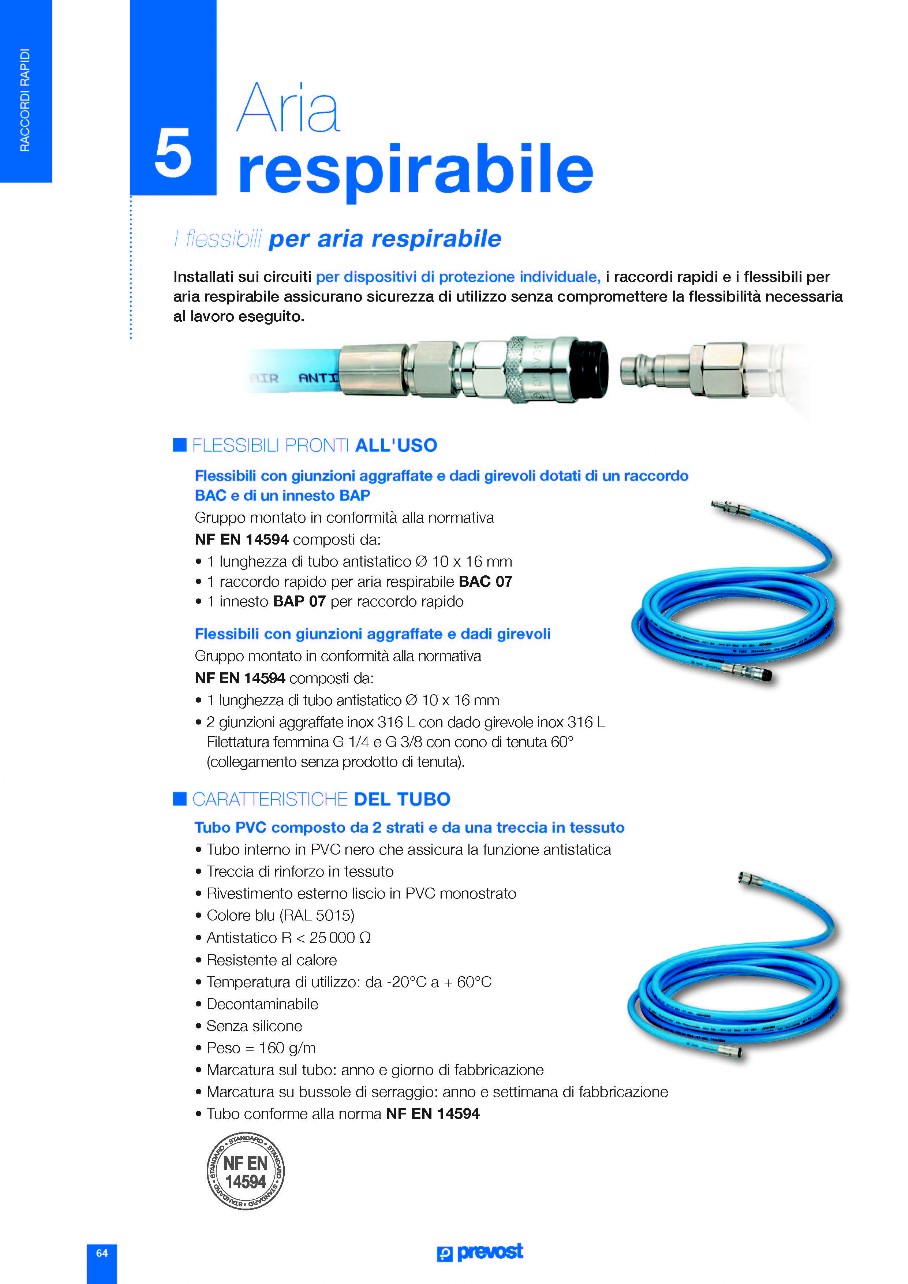

FLESSIBILI PRONTI ALL'USO

Flessibili con giunzioni aggraff ate e dadi girevoli dotati di un raccordo BAC e di un innesto BAP

Gruppo montato in conformità alla normativa

NF EN 14594 composti da:

• 1 lunghezza di tubo antistatico Ø 10 x 16 mm

• 1 raccordo rapido per aria respirabile BAC 07

• 1 innesto BAP 07 per raccordo rapido

RACCORDI PER ARIA RESPIRABILE Prevost serie BAC 07

La saldatura in tutta sicurezza

I raccordi di sicurezza ISOFLAM per l'ossigeno e l'acetilene sono dotati di tutte le funzioni necessarie:

• per garantire la sicurezza del saldatore

• per assicurare connessioni e disconnessioni dei tubi e del cannello

L'installazione dei raccordi ISOFLAM sugli impianti destinati ai lavori di brasatura, saldatura e saldobrasatura è necessaria e raccomandata

Raccordo ➙a ogiva

APPLICAZIONE

• Tubi in acciaio, alluminio, rame, poliuretano e poliammide.

• Pressione di utilizzo massima: da 0 a 60 bar

• Temperature: -40°C a +240°C

FUNZIONAMENTO

Raccordo in 3 parti: corpo, ogiva e dado. La connessione è assicurata dall'inserimento del dado e dell'ogiva sul tubo e dal mantenimento del gruppo in posizione tramite serraggio del dado.

Una gamma per qualsiasi tipo di montaggio

I componenti di collegamento consentono di realizzare o di adattare gli impianti in funzione delle diverse configurazioni.

L'ampia gamma di giunzioni per tubi flessibili e la vasta scelta di componenti aggiuntivi disponibili in tutte le filettature (nippli, riduzioni, staffe, T, croce, tappi, passaparete, ecc.) offrono le soluzioni indispensabili per il montaggio delle reti.

FLUIDI

Aria, acqua, fl uido inerte

FILETTATURE

• Filettatura conica per collegamento con tenuta nel fi letto:

Norma ISO 7-1

Le dimensioni delle fi lettature vanno da R 1/8 a R 2 (secondo il tipo di componente).

• Filettatura conica per collegamento senza tenuta nel fi letto con guarnizione:

Norma ISO 228-1

Le dimensioni delle fi lettature vanno da G 1/8 a G 2 (secondo il tipo di componente)

La tenuta è garantita da una guarnizione.

• Filettatura normalizza metrica ISO con fi letto triangolare per uso generale:

Norma ISO 262-1

TENUTA

FACILITÀ DI MANIPOLAZIONE

La lunghezza e la fl essibilità della leva facilitano le aperture e le chiusure frequenti della valvola.

L'asse di manovra non attraversa la sfera, non subisce alcuna pressione dell'aria e non è a rischio di espulsione.

ROBUSTEZZA

• La purezza dell'ottone utilizzato, lo stampaggio a caldo e l'attenzione in fase di montaggio

garantiscono l'elevata robustezza della valvola. Le guarnizioni in Viton (FPM) resistono a un'ampia gamma di applicazioni.

• Resistenza alla corrosione

Il trattamento al nichel del corpo della valvola e la cadmiatura della leva di manovra assicurano un'elevata resistenza alla corrosione.

Tube da sigilante anaerobico ETANCHE 177

Capacità: 50 g

Tenuta stagna dei fi letti in 2 ore: G 1/8 - G 1 Gas

Tempo di presa: immediata a 25°C

Resistenza alla pressione: 6 bar

Materiali da assemblare: acciaio e ottone nichelato

Colore: viola

Resistenza al taglio: 17-23N/mm² dopo 24 ore

ROTOLO NASTRO SIGILLANTE PTFE (TEFLON)

Lung. (m)12

Larghezza (mm)12

Spessore (mm) 0.076



RAPIDITÀ DI MONTAGGIO E RISPARMIO DI TEMPO

Il montaggio delle piastre richiede pochissimo tempo. È possibile premontare gli elementi sulle piastre in modo da rendere più facile e rapido l'intervento sul posto.

SISTEMA DI FISSAGGIO SENZA FORATURE NÉ ATTREZZATURE SPECIFICHE

Fissaggio assicurato da 2 o 4 supporti di serraggio in acciaio che garantisce il rispetto delle norme e delle proprietà meccaniche degli edifici.

PIASTRE FACILMENTE SMONTABILI E RIPOSIZIONABILI

Consegnate complete di viti e di dadi per il fissaggio degli avvolgitori e PREVOST degli accessori.

FACILITÀ DI UTILIZZO E DI MANIPOLAZIONE DEGLI UTENSILI DI USO QUOTIDIANO

Distribuzione di ossigeno e acetilene.

CARATTERISTICHE

• Carter in acciaio zincato a caldo, molato e rivestito con una vernice in polvere elettrostatica a base di poliestere resistente agli UV

• Tubo in gomma conforme alla norma NF EN 559

• Supporto fi sso

• Affl usso di gas: 2 tubi di alimentazione ossigeno e acetilene (1 m) montati su un raccordo girevole

a 360°

• Braccio guida tubo: orientabile su tre posizioni diverse in modo da ottenere l'installazione desiderata.

SICUREZZA

Il modello DGO 1015SIC è dotato in uscita, sul tubo ossigeno e sul tubo acetilene, di un raccordo rapido di sicurezza che assicura la protezione del saldatore grazie alle funzioni antiritorno gas e antiritorno fi amma. (L’avvolgitubo DGO è disponibile in versione senza raccordi)

AVVOLGICAVO ELETTRICO

AVVOLGICAVO ELECTRICO CON LANTERNA FLUORESCENTE 230 V

AVVOLGICAVO ELETTRICO CON LANTERNA FLUORESCENTE 24 V

Caratteristiche e vantaggi dei tubi poliuretano PU,

Estere ed Etere

TUBO PU ESTERE

• Buona tenuta agli oli e ai grassi

• Eccellente resistenza all'abrasione

• Proprietà meccaniche elevate

Riferimento di lunghezza e marcatura ogni 50 cm

• Flessibilità

• Ridotto raggio di curvatura

• Eccellente memoria, ritorno alla forma iniziale

• Resistenza all'abrasione, ai raggi UV

• Stabilità termica

• Tenuta agli oli e ai grassi

TUBO PU ETERE

• Resistenza all'umidità

• Flessibilità a bassa temperatura

• Compatibile con il settore alimentare (FDA 21 CFR)

• Buona tenuta all'idrolisi

Tubi in bobina

In base all’ambiente di lavoro ed all’utensile utilizzato, l’operatore sceglierà il materiale, la lunghezza ed il diametro del tubo da adottare.

21

Tubi in gomma

• Resistente agli sforzi di flessione, trazione e torsione

• Resistenza all'abrasione

• Eccellente tenuta all'attrito su superfici in cemento

• Resistenza ottimale agli UV e all'ozono

• Resistenza agli oli

AIRCA

• Tubo in gomma con strisce blu e nere alternate

• Rivestimento esterno in EPDM, nero, liscio

• Rivestimento esterno in SBR, nero, liscio, rinforzato con treccia in tessuto sintetico

• Alimentazione di aria lubrifi cata per utensili pneumatici

STOFLEX

• Tubo in gomma antistatico, colore blu

• Conducibilità elettrica: resistenza elettrica < 106 Ω/m

• Rivestimento esterno in EPDM, blu, liscio

• Rivestimento esterno in EPDM, nero, liscio, rinforzato con treccia in tessuto sintetico

• Alimentazione di aria compressa per aerografo e cabine di verniciatura

TUBI PER SALDATURA

• Tubo in gomma, colore rosso per l'acetilene, colore blu per l'ossigeno

• Rivestimento esterno in EPDM

• Rivestimento esterno in SBR/NR

• Conforme alla normativa EN 559 - ISO 3821

LOCKFLEX

• Tubo autoserrante per l'alimentazione di aria o di acqua per circuiti di raffreddamento delle mole

• Non richiede l'utilizzo di fascette di bloccaggio

• Adatto alle giunzioni tipo AF e alle prese e agli innesti rapidi tipo CPI

• Rivestimento NBR / PVC di colore blu o rosso

• Rivestimento interno NBR / PVC di colore nero

• Struttura: treccia in poliammide

• Eccellente resistenza all'abrasione

• Buona tenuta all'ozono

• Senza silicone

• Normativa: CNOMO E 07 21 115 N (per tubi di colore rosso)

DOLEX

• Tubo di qualità alimentare

• Rivestimento esterno NBR / PVC, di colore blu

• Rivestimento interno NBR di colore bianco, liscio con struttura di fili sintetici

• Resistente alle sostanze grasse e alle intemperie

• Lavaggio dei pavimenti e pulizia ad acqua calda, nelle industrie alimentari, conserviere, caseifici

• Buona tenuta alle temperature elevate

• Normative e omologazioni:

- Direttive europee CE N° 1935/2004 e CE N° 2023/2006

- Direttive della legislazione americana FDA (CFR 21)

- Direttive della legislazione americana (BgVV)

• Certifi cato di qualità alimentare dell'istituto francese di Poitiers (IANESCO) N°11/13478 e N° 11/13479

LOCKFLEX

• Tubo autoserrante per l'alimentazione di aria o di acqua per circuiti di

raff reddamento delle mole

• Non richiede l'utilizzo di fascette di bloccaggio

• Adatto alle giunzioni tipo AF e alle prese e agli innesti rapidi tipo CPI

• Rivestimento NBR / PVC di colore blu o rosso

• Rivestimento interno NBR / PVC di colore nero

• Struttura: treccia in poliammide

• Eccellente resistenza all'abrasione

• Buona tenuta all'ozono

• Senza silicone

• Normativa: CNOMO E 07 21 115 N (per tubi di colore rosso)

ENROULEX

• Rivestimento interno Poliuretano base poliestere trasparente

• Treccia in poliestere

• Rivestimento esterno: Poliuretano base polietere di colore nero

• Tubo speciale avvolgitori per aria compressa

• Versatile e resistente

PBS - PBI - PBX

Le fascette PBS - PBI - PBX sono dotate di:

• una tecnologia adatta al serraggio per il fi ssaggio di tubi fl essibili,

• fabbricate in acciaio di qualità superiore.

VANTAGGI

• Flessibilità della banda perforata

• Risparmio

• Possibilità di realizzare delle fascette su misura e con diametro grande (kit)

APPLICAZIONI

• Serraggio per tubi a parete sottile e di piccole dimensioni

VANTAGGI

• Nessun danneggiamento del tubo

• Perfetta tenuta stagna

• Buona resistenza

PROGETTAZIONE

➙ Materiale

Acciaio zincato

➙ Bordi in rilievo

Agevolando il posizionamento della fascetta, eliminando qualsiasi rischio di taglio del tubo

➙ Dado bloccato

Il dado rimane in posizione anche in caso di rimozione della vite

PROGETTAZIONE

➙ Materiale

Acciaio elettrozincato cromato bianco

➙ Banda di 5 mm

Micro-carter adattato

APPLICAZIONI

• Serraggio per tubi di piccolo diametro

• Adatte alle aree strette

➙ Materiale

Acciaio elettrozincato cromato bianco

➙ Banda di 5 mm

Micro-carter adattato

L’utilizzo di pistole di soffiaggio specifiche permette all'operatore di ottenere un posto di lavoro sicuro e ordinato. Il lavoro può così essere svolto nelle migliori condizioni.

In tutti i settori d'attività, la pistola di soffiaggio risponde alle esigenze di pulizia, soffiaggio, eliminazione polvere ed essiccazione.

I gruppi di soffiaggio sono composti da un tubo spiralato dotato di una pistola di soffiaggio; sono pronti all'uso e vengono consegnati montati a tenuta.

Due versioni:

1 - Gruppi con raccordo rapido che permette di scollegare l'utensile di soffi aggio

2 - Gruppi con spirale e pistola di soffi aggio montati.

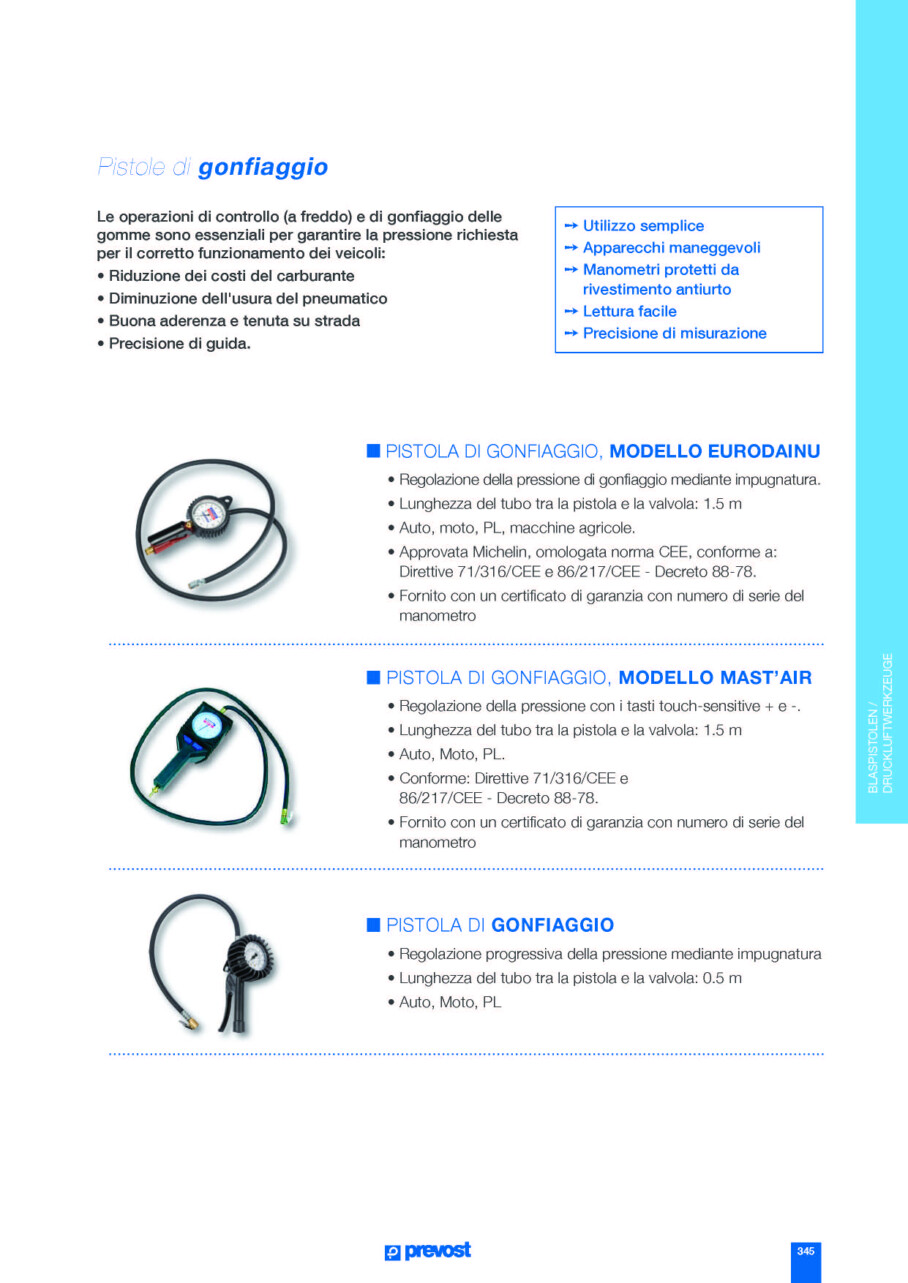

Le operazioni di controllo (a freddo) e di gonfiaggio delle gomme sono essenziali per garantire la pressione richiesta per il corretto funzionamento dei veicoli:

• Riduzione dei costi del carburante

• Diminuzione dell'usura del pneumatico

• Buona aderenza e tenuta su strada

• Precisione di guida.

➙ Utilizzo semplice

➙ Apparecchi maneggevoli

➙ Manometri protetti da rivestimento antiurto

➙ Lettura facile

➙ Precisione di misurazione

PUNTI DI FORZA

• Assicurare la filtrazione necessaria a un lavoro di qualità.

• Aumentare la durata delle cartucce filtranti.

• Ridurre le perdite di carico.

• Facilitare l'installazione e la manutenzione.

All'uscita dal compressore, l'aria compressa contiene dell'acqua (gocce o vapore) che può compromettere il funzionamento dei dispositivi e degli utensili pneumatici.

Per assicurare un lavoro di qualità, è necessario eliminare l'acqua dall'aria: questo è il compito dell'essiccatore dell'aria.

Abbassando la temperatura dell'aria compressa scambio termico, l'essiccatore provoca la condensazione dell'acqua contenuta nell'acqua (punto di rugiada).

L'acqua condensata viene quindi eliminata tramite uno scarico integrato nell'essiccatore.

All'uscita dal compressore, l'aria compressa contiene dell'acqua (gocce o vapore) che può compromettere il funzionamento dei dispositivi pneumatici e il corretto svolgimento dei lavori.

Per assicurare un lavoro di qualità, è necessario eliminare l'acqua dall'aria: questo è il compito dell'essiccatore dell'aria.

Nel caso di impianti sottoposti a temperature inferiori a + 3°C, per alcune applicazioni specifiche o dove richiesto dalle leggi vigenti, l'essiccatore ad assorbimento ALC assicura un punto di rugiada di -40°C. Garantisce un funzionamento continuo ad alto rendimento.

Dotato di serie di filtrazione a monte e a valle con scaricatore automatico, fornisce aria secca e priva di polvere.
